建筑施工現場的西寧防雷保護是一項不容忽視的重要工作。這關系到建筑設施、施工設備和人員的安全。特別是根據國家氣象局的統計資料，我國近年來不少地域由于城市熱島效應等原因，致使雷電災害頻率逐年上升，而正處于整體變動中的建筑施工現場的防雷保護更應倍加重視。

青海防雷公司

一、 避雷針的設置安裝避雷針是防止直擊雷的主要措施。當施工現場位于山區或多雷地區，變電所、配電所應裝設獨立避雷針。正在施工建造的建筑物，當高度在20m以上應裝設避雷針。施工現場內的塔式起重機，井字架及腳手架機械設備，若在相鄰建筑物、構筑物的防雷設置的保護范圍以外，且在表1中規定范圍內，則應安裝避雷針。若機械設備上的避雷針，且應保證**后退出現場，則其他設備可不設避雷針。

施工現場機械設備需安裝避雷針的規定 避雷針的接閃器一般選用ф16mm圓鋼，長度為1~2m，其頂端應車制成錐尖。接閃器須熱鍍鋅。機械設備上的避雷針的防雷引下線可利用該設備的金屬結構體，但應保證電氣聯接。機械設備所有的動力、控制、照明、信號及通信等線路，應采用鋼管敷設。鋼管與機械設備的金屬結構體作焊接以保證其接地通道的電氣連接。

青海建筑物檢測

二、 避雷器裝設避雷器是防止雷電侵入波的主要措施。高壓架空線路及電力變壓器高壓側應裝設避雷器，避雷器的安裝位置應盡可能靠近變電所。避雷器宜安裝在高壓熔斷器與變壓器之間，以保護電力變壓器線路免于遭受雷擊。避雷器可選用FS-10型閥式避雷器，桿上避雷器應排列整齊、高低一致。10kV避雷器安裝的相間距離不于小350 mm。避雷器引線應力求做到短直、張馳適度、連接緊密，其引上線一般采用16mm2的銅芯絕緣線，引下線一般采用25mm2的鋼芯絕緣線。避雷器防雷接地引下線采用“三位一體”的接線方式，即：避雷器接地引下線、電力變壓器的金屬外殼接地引下線和變壓器低壓側中性點引下線三者連接在一起，然后共同與接地裝置相連接。這樣，當高壓側落雷使避雷器放電時，變壓器絕緣上所承受的電壓，即為避雷器的殘壓，將無損于變壓器絕緣。在多雷區變壓器低壓出線處，應安裝一組低壓避雷器，以用來防止由于低壓側落雷或由于正、反變換電壓波的影響而造成低壓側絕緣擊穿事故。低壓避雷器可選用FS系列低壓閥式避雷器或或FYS型低壓金屬氧化物避雷器。注意，避雷器在安裝前及在用期的每年三月份應作預防性試驗。經檢驗證實處于合格狀態方可投入使用。此外，配電所的低壓架空進線或出線處，宜將絕緣子鐵腳與配電所接地裝置用ф8圓鋼相連接。這樣做的目的也是防止雷電侵入波。

三、 防止感應雷擊的措施防止感應雷擊的措施是將被保護物接地。遵照國家標準《電氣裝置安裝工程接地裝置施工及驗收規范》(GB50169-92)的要求，建筑物在施工過程中，其避雷針(網、帶)及其接地裝置，應采取自下而上的施工程序，即首先安裝集中接地裝置，后安裝引下線，**后安裝接閃器。建筑物內的金屬設備、金屬管道、結構鋼筋均應做到有良好的接地。這樣做可保證建筑物在施工過程中防止感應雷。在施工中，高度在20m以上施工用的大鋼模板，就位后應及時與建筑物的接地裝置連接。

四、 接地裝置眾所周知，避雷裝置是由接閃器(或避雷器)、引下線的接地裝置組成。而接地裝置由接地極和接地線組成。獨立避雷針的接地裝置應單獨安裝，與其他保護的接地裝置的安裝分開，且保持有3m以上的安全距離。除獨立避雷針外，在接地電阻滿足要求的前提下，防雷接地裝置可以和其他接地裝置共用。接地極宜選用角鋼，其規格為40mm×40mm×4mm及以上;若選用鋼管，直徑應不小于50mm，其壁厚不應小于3.5mm。垂直接地極的長度應為2.5m;接地極間的距離為5m; 接地極埋入地下深度，接地極頂端要在地下0.8m以下。接地極之間的連接是通過規格為40mm×4mm的扁鋼焊接。焊接位置距接地極頂端50mm。焊接采用搭接焊。扁鋼搭接長度為寬度的2倍，且至少有3個棱邊焊接。扁鋼與角鋼(或鋼管)焊接時，為了保證連接可靠，應事先在接觸部位將扁鋼彎成直角形(或弧形)，再與角鋼(或鋼管)焊接。

接地極與接地線宜選用鍍鋅鋼材，其將埋于地下的焊接處應涂瀝青防腐。

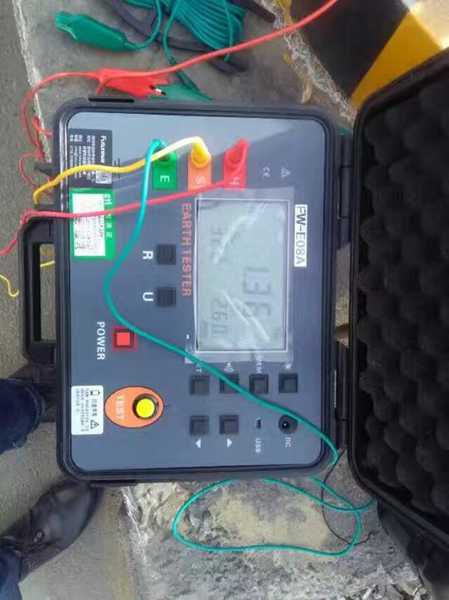

五、 工頻接地電阻建筑施工現場內所有施工用的設備、裝置的防雷裝置的工頻接地電阻值不得大于30Ω。而建筑物防雷裝置的工頻接地電阻值應滿足施工圖的設計要求。
